【新製品情報】電源瞬断・開放制御BOX

2021.03.19 製品情報

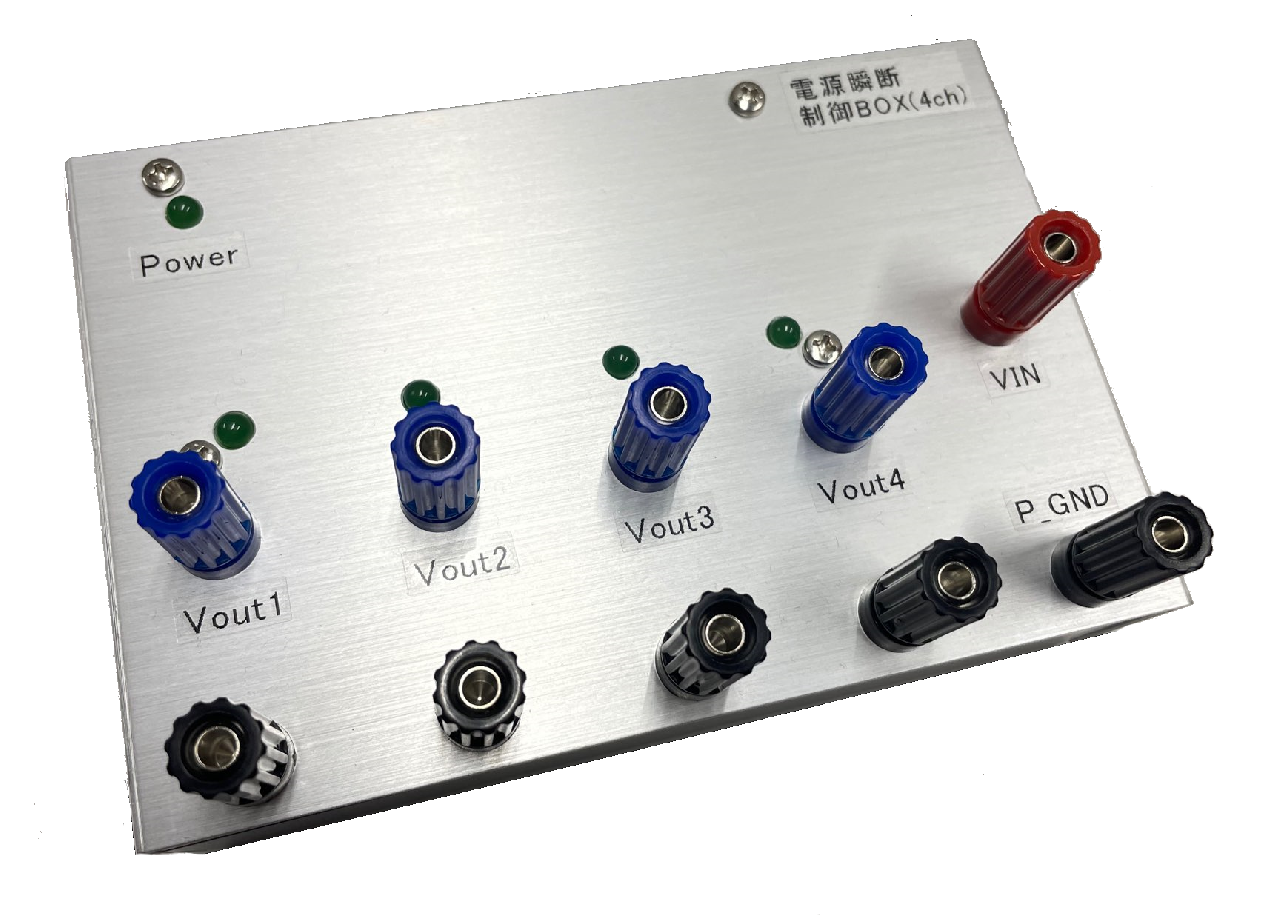

MLT Advance 電源瞬断・開放制御BOXを新に発売致しました。

MLT Advance のデジタル出力を使用して、検査対象ECUの電源瞬断、開放を制御することができます。

特調

  • 制御BOX内に、ブリッジ回路を実装。瞬断時、ローサイドMOSFETをON/供給時、ハイサイドMOSFETをONすることで、急峻に電源制御が可能。(電源瞬断制御)
  • 制御BOX内のローサイド/ハイサイドMOSFETを両OFFすることで、成り行きでの電源OFFを実現可能。(電源開放制御)
  • MLTのパルス出力機能を使用することで、100us~2sまで、100us分解能で制御可能。*MLTからの制御に対し、20us程度の時間ずれが発生します。
  • MLT側と、検査対象ECU側のGNDをアイソレーションすることで、MLT側に電源変動に対する電源回り込み(GND浮き等)の影響を受けない設計。
  • スクリプトを使用することで、時間高精度の変動パターンの作成可能。
  • 電気的特性

  • 電源電圧範囲:8.0V ~ 16V(絶対最大定格:20V)
  • ECU通電電流:30A_max.
  • 試験構成

    試験構成イメージ

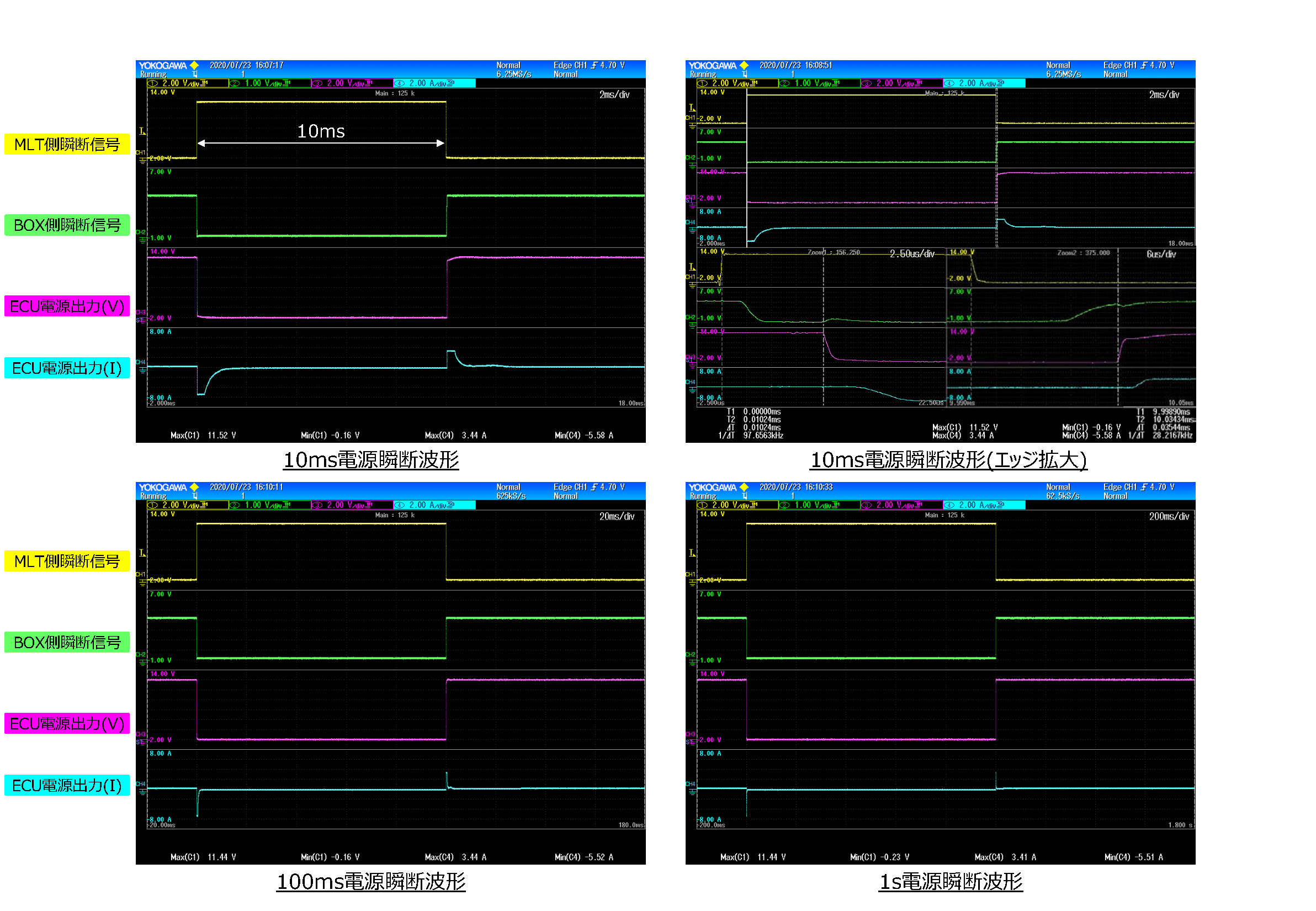

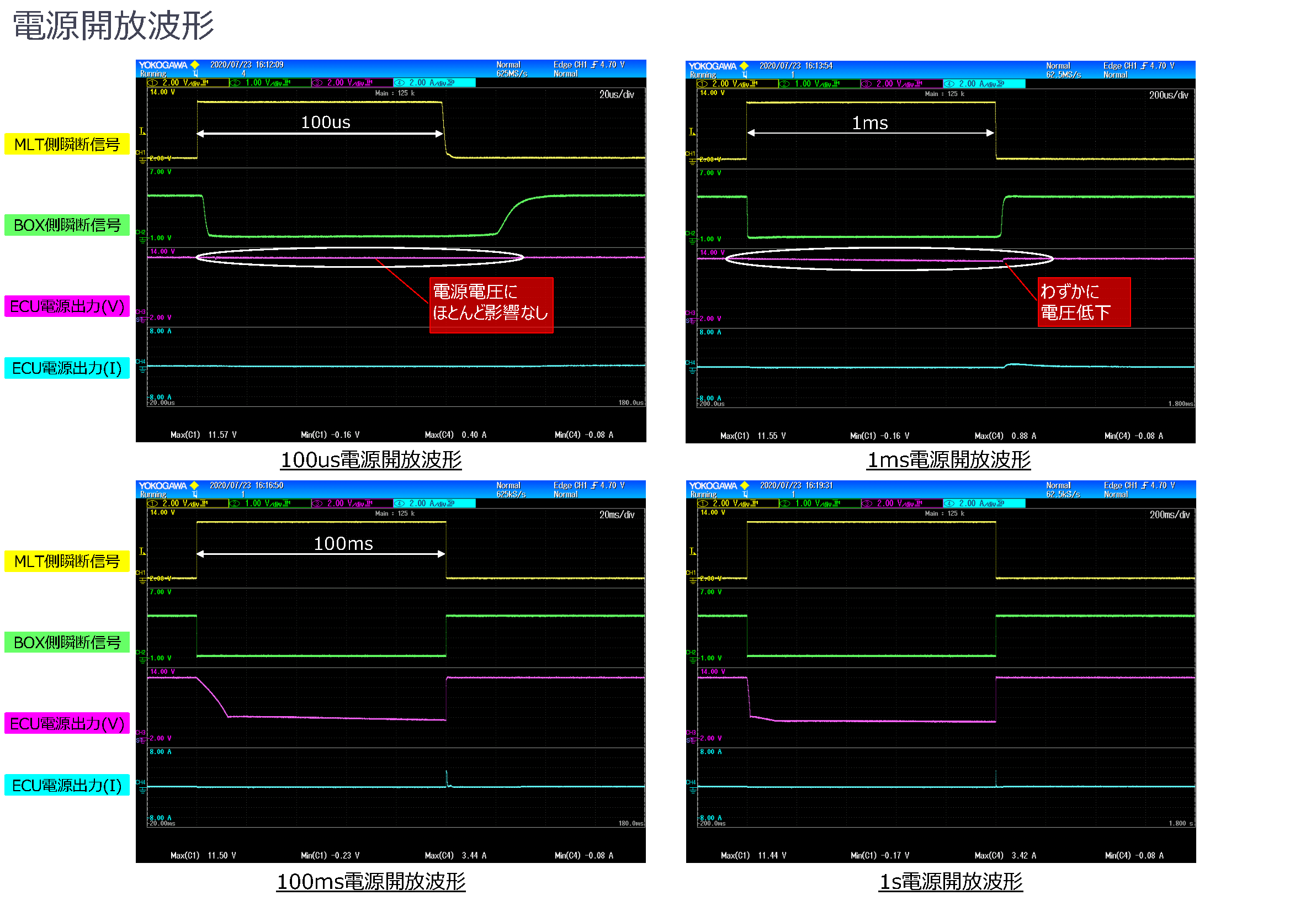

    参考波形

    画像をクリックするとPDFでご覧いただけます。

    波形1
    波形2
    波形3
